可控硅中频电源

 可控硅中频电源也是晶闸管中频电源采用KGPS中频电源或12脉中频电源负载并联谐振称为普通并联中频电源带的炉子称为普通并联中频炉。负载串联谐振称为串联逆变可控硅中频电源是串联逆变晶闸管中频电源的技术配的电炉为串联中频炉

中频电源其工作的频率范围为1-8KHZ，电源输出功率30KW—20000KW。所有器件都安装在封闭的柜子内。进线电源为380V、575V、660V、950V等3相6相(12脉冲)，50HZ。

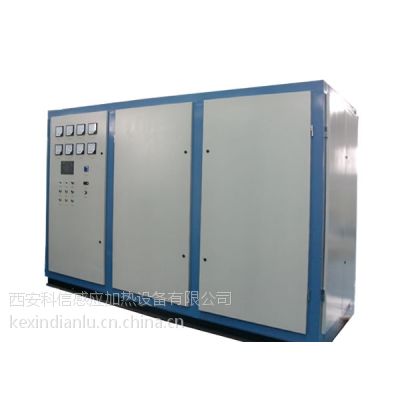

柜体由不小于1.5毫米厚高强度的冷轧钢板制成。打开门可以方便地接近整流和逆变等各个部分。电源柜的上方都有起吊钩，方便运输和安装。电源柜元器件布置合理，易于维修，走线，布线符合规范。方便维修人员轻易地接触到所有的维修点。铜排全部按需要设置合理的水冷。在前门上部布置一个密闭的隔离控制室，装有恒功率中频电源控制板、控制电源等控制部件，可以方便地观测主控板的信号。

整流部分的可控硅采用的叠装式散热器组件。

可控硅两端的阻容吸收支路，可以在可控硅开关时，起到缓冲电流突然变化的作用。

滤波网络电抗器是空芯、水冷的，平整直流电流，去除电流纹波，阻止高频信号进入工厂供电线路。逆变电路在可控硅两端并联阻容吸收电路，在可控硅开关时，起到缓冲作用。

可控硅中频电源特点：

1、恒功率输出，功率输出采用恒定控制，在熔炼过程中，负载和温度变化时，其负载始终满功率输出，从而缩短熔炼时间。

2、提高功率因素，确保在任意功率下，功率因素不小于90%。

3、启动特性良好，在满载、重载状态下，都能随意起动，起动成功率***。

4、可控硅中频电源配备输出电压表、输出功率表、工作频率表、输入电流表、输入电压表、直流电压表、直流电流表、控制板上装有缺相显示、逆变工作显示。

5、电路控制板包含了所有必需的控制和电子逻辑元件，对各感应线圈的电压，电流和功率作出瞬间的响应，并且产生可控硅触发脉冲。

6、电路控制板对逆变器设定限制，以免在电流或过电压情况下损坏可控硅和电容器。

7、电路控制板***系统的可靠性；并且在炉子电流的每个半周波对系统作一次全面的监测。 按纽控制逆变器的“运行”和 “断开”。

主电源指示灯，当断路器合闸向变频电源送电时，此指示灯亮。
